点击图片查看原图
隔音片材代加工服务目前广泛应用于**汽车、建筑、家电、交通**等多个领域，涵盖**EVA、PVC、丁基橡胶、TPE、POE**等多种材料体系。以下是整理后的核心信息，供你快速了解和决策：
代加工服务内容**
类型 | 典型材料 | 应用场景 | 工艺特点 |
| **汽车隔音片材** | EVA、POE、丁基胶 | 车门、引擎盖、底盘隔音 | 多层共挤、阻燃、轻量化 |
| **建筑隔音片材** | PVC、橡胶、沥青基 | 楼板、墙体、屋顶 | 防敲击、阻燃、防潮 |
| **家电隔音片材** | TPE、聚酯纤维 | 冰箱、洗衣机、空调 | 吸音、环保、低VOC |
常见工艺流程**
原料预处理**：干燥、混合（EVA需80℃烘4小时）；
挤出成型**：使用单螺杆或双螺杆挤出机，模头厚度精度±0.1mm；
复合压光**：多层共挤（如EVA+铝箔+无纺布）；
后处理**：裁剪、收卷、发泡或火焰处理；
质检包装**：隔音量测试、阻燃测试、防潮包装。

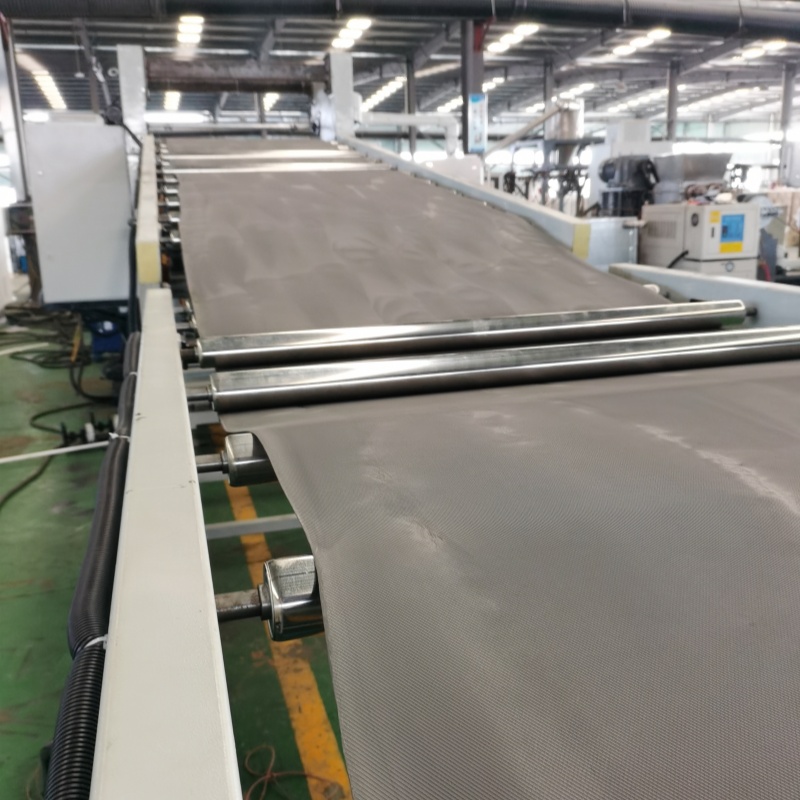

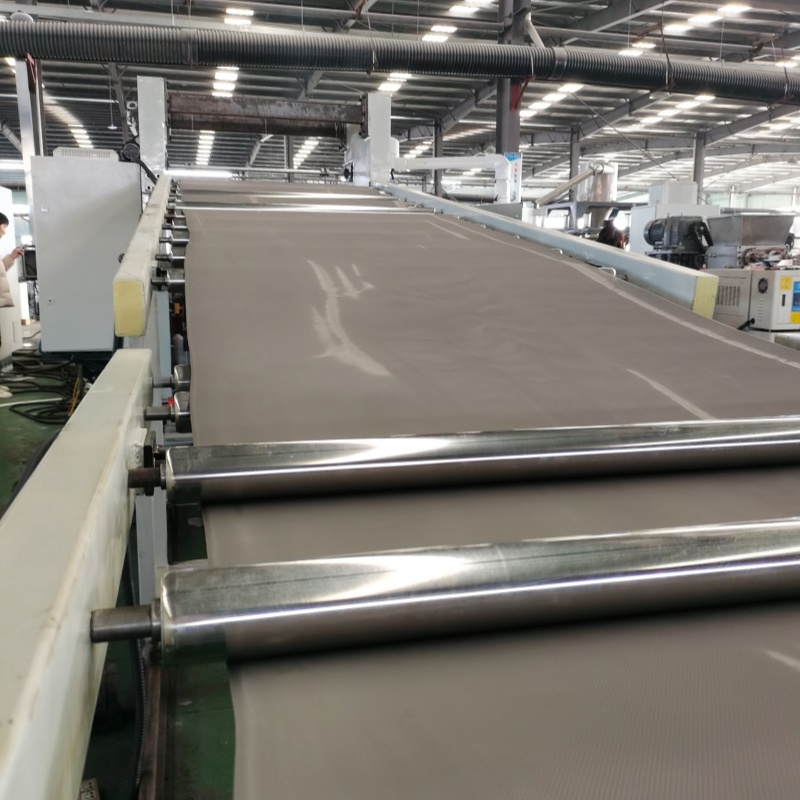

隔音片材挤出机代加工
代加工的典型工艺路线
原料预处理
• EVA / POE / PVC / 丁基胶颗粒 → 80 ℃热风干燥 2–4 h（含水＜0.05 %）
• 按需求加入阻燃剂、CaCO₃、色母 → 高混机预混 5–8 min
• 主机：φ75–φ120 单螺杆或平行双螺杆（L/D 32–36）
• 温度曲线：140 ℃/160 ℃/175 ℃/180 ℃（模头）
• 模头：衣架式片材模，T 型厚度 1–8 mm 可调
压光／复合／发泡
• 三辊压光机（φ400×L1200）控制平整度±0.05 mm
• 在线与无纺布、铝箔、PE 膜热压复合
• 可选发泡炉（化学/物理发泡）密度 90–250 kg/m³
牵引、切边、收卷
• 恒张力牵引机 + 飞锯或伺服定长裁切
• 大线速 6–10 m/min（取决于厚度）
⑤ 检测包装
• 在线激光测厚、人工抽检
• 隔音量 NRC≥0.65（GB/T 20247）
• 防潮 PE 膜 + 托盘包装
3. 设备租赁 / 产线投资参考
